Инструкция по эксплуатации американских хомутов

I. Обзор продукта

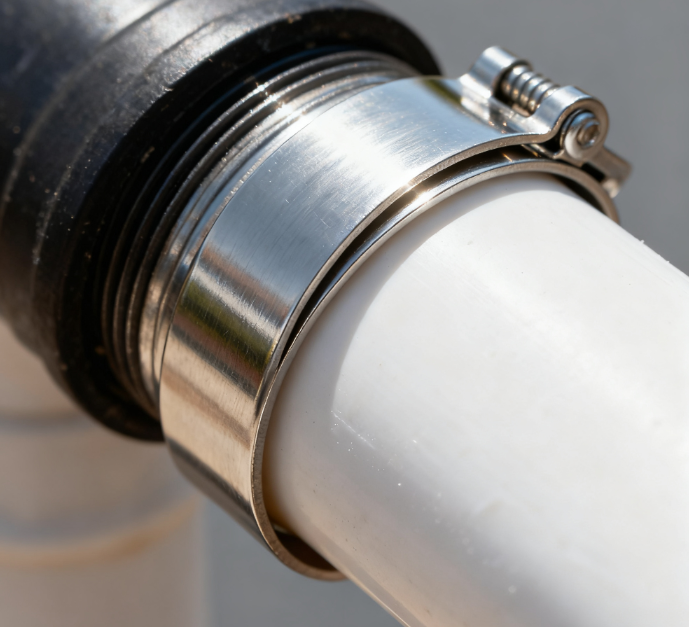

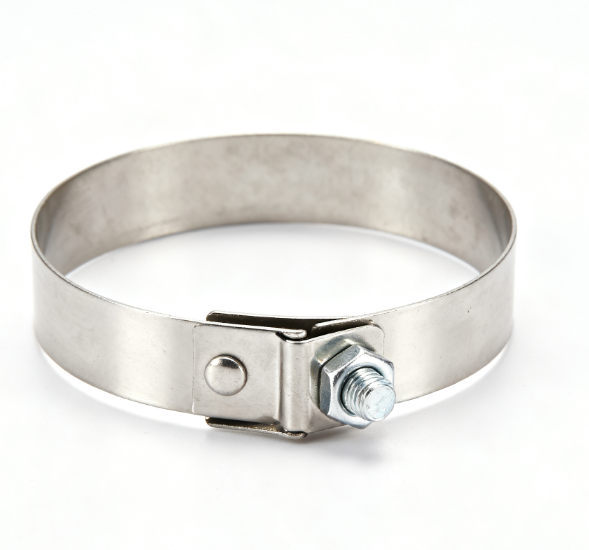

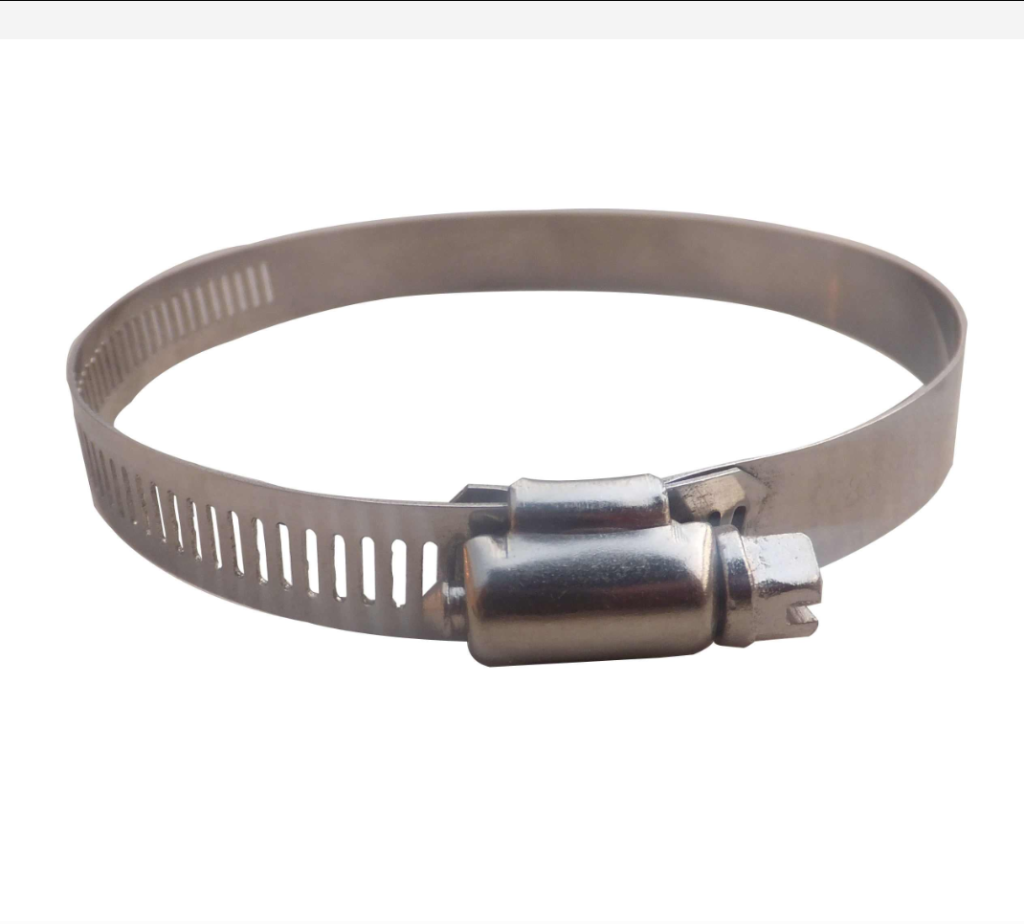

Американский хомут, также называемый червячным хомутом американского типа или усиленным хомутом, представляет собой универсальный соединительный элемент для трубопроводов, использующий классическую американскую конструкцию с открытой стальной лентой и болтовым замком. Продукт отличается равномерным усилием затяжки, надежной фиксацией, широкой адаптивностью, удобством монтажа и демонтажа, устойчивостью к высоким и низким температурам, а также защитой от самопроизвольного ослабления. Он широко применяется для герметизации и фиксации резиновых, пластиковых и металлических шлангов в автомобильных топливных, водяных и воздушных системах, гидравлических трубопроводах, механическом оборудовании, садовой технике, бытовых приборах и т.д., являясь стандартным аксессуаром для промышленных и гражданских трубопроводных соединений.

II. Материалы и характеристики продукта
1. Распространенные материалы
• Оцинкованная углеродистая сталь: высокое соотношение цены и качества, высокая твердость, большая сила зажима. Подходит для обычных условий эксплуатации при комнатной температуре в сухой среде. Обладает антикоррозийными свойствами и отвечает стандартным требованиям к механическому использованию.
• Нержавеющая сталь 201: умеренная защита от ржавчины, подходит для использования внутри помещений и в условиях легкой влажности. Обладает хорошей вязкостью и устойчивостью к деформации.
• Нержавеющая сталь 304: пищевой класс, устойчивость к кислотам и щелочам, коррозионная стойкость и устойчивость к высоким температурам. Подходит для эксплуатации на открытом воздухе, во влажной среде, в химической промышленности, для трубопроводов питьевой воды и других суровых условий. Обладает длительным сроком службы.
2. Характеристики продукта
1. Конструкция со стальной лентой увеличенной ширины и толщины обеспечивает большую площадь контакта и равномерное распределение нагрузки на трубопровод, предотвращая деформацию от сжатия и повреждение труб;
2. Утолщенный болт и винтовой стержень обеспечивают высокий момент затяжки, устойчивость к вибрациям и защиту от ослабления, что подходит для условий эксплуатации оборудования с высокой частотой вибрации;
3. Разъемная конструкция не требует специальных инструментов для установки и подходит для различных типов стандартных труб, включая круглые шланги и гофрированные трубопроводы;
4. Широкий размерный ряд, подходящий для различных труб диаметром от 6 мм до 120 мм, обладает исключительной универсальностью.

III. Основные технические параметры
1. Диапазон зажима: в соответствии с национальным стандартом для червячных хомутов (американский тип), охватывает диаметры труб от 6 мм до 120 мм (соответствующая модель выбирается по необходимости);
2. Рабочая температура: для изделий из углеродистой / нержавеющей стали стандартные условия эксплуатации от -40℃ ~ 120℃;
3. Применимые среды: вода, воздух, моторное масло, топливо, обычное гидравлическое масло и другие стандартные жидкости;
4. Способ фиксации: ручная затяжка с помощью крестообразного винта или болта с внешним шестигранником;
5. Класс давления: стандартные модели подходят для трубопроводов низкого давления (≤1,6 МПа), отвечая требованиям гражданского и общепромышленного оборудования.

IV. Область применения
1. Автомобили и мотоциклы: фиксация водяных, масляных, вакуумных и впускных шлангов;
2. Механическое оборудование: соединение и крепление воздушных и масляных трубок в воздушных компрессорах, станках и гидравлическом оборудовании;
3. Бытовая техника и сантехника: фиксация труб в водонагревателях, стиральных машинах, очистителях воды и душевых системах;
4. Садовая и сельхозтехника: соединение шлангов в газонокосилках, водяных насосах и ирригационном оборудовании;
5. Общая промышленность: фиксация шлангов в легкой химической промышленности, системах ОВиК (HVAC), вентиляции и пылеудаления.

V. Инструкция по установке
Шаг 1: Проверка соответствия модели
Выберите червячный хомут (американского типа) соответствующего размера в зависимости от внешнего диаметра трубы. Запрещается принудительно надевать хомуты меньшего размера на трубы большего диаметра или затягивать хомуты большего размера на трубах меньшего диаметра во избежание ослабления крепления и соскальзывания трубы.
Шаг 2: Предварительная очистка
Очистите трубные соединения и интерфейсы шлангов от масляных загрязнений, пыли, следов воды и примесей, чтобы обеспечить ровную и чистую поверхность соединения без выступов и повреждений, предотвращая утечки из-за плохой герметизации.
Шаг 3: Установка хомута
Ослабьте болт хомута, раздвиньте его отверстие и ровно наденьте на внешнюю сторону шланга. Совместите центр хомута с местом прилегания трубного соединения, обеспечив полное прилегание стальной ленты хомута к внешней стенке трубы без перекосов, смещений или скручиваний.
Шаг 4: Выравнивание и стыковка
Полностью вставьте шланг в фитинг до упора, обеспечив плотную посадку без зазоров и люфтов.
Шаг 5: Затяжка и фиксация
С помощью крестовой отвертки или торцевого ключа равномерно и медленно затяните болты, наблюдая за состоянием хомута в процессе затяжки, пока стальная лента полностью не прильнет к трубе, а сама труба не перестанет шататься или люфтить; запрещается чрезмерная резкая затяжка во избежание деформации стальной ленты или повреждения трубы из-за сдавливания.
Шаг 6: Проверка и приемка
После завершения установки вручную покачайте трубопровод, чтобы убедиться в отсутствии смещений и люфтов; проведите испытания водой и воздухом — отсутствие протечек и утечек газа означает, что установка выполнена успешно.

VI. Метод демонтажа
1. Используя соответствующий инструмент, медленно ослабьте болты хомута, вращая их против часовой стрелки, чтобы постепенно сбросить давление зажима;
2. После полного откручивания болтов аккуратно раздвиньте края хомута, после чего его можно будет снять с трубы;
3. В процессе демонтажа запрещается применять чрезмерную силу, чтобы не поцарапать трубы, не деформировать стальную ленту хомута и не нарушить возможность повторного использования комплектующих.

VII. Меры предосторожности при эксплуатации
1. Соответствие условиям эксплуатации: Данное изделие является крепежным элементом для систем низкого давления. Категорически запрещается использовать его в сосудах под высоким давлением, нефтегазопроводах высокого давления, а также в легковоспламеняющихся и взрывоопасных условиях высокого давления во избежание несчастных случаев.
2. Запрет на чрезмерную затяжку: При затягивании необходимо контролировать крутящий момент. Чрезмерное усилие может привести к деформации или растрескиванию шланга, а также к срыву резьбы или поломке хомута. Недостаточный крутящий момент может стать причиной утечки или соскальзывания трубы.
3. Адаптация к условиям окружающей среды: во влажной, уличной или химически агрессивной среде необходимо использовать американские хомуты из нержавеющей стали 304. Использование хомутов из оцинкованной углеродистой стали запрещено во избежание выхода из строя из-за коррозии.
4. Запрет на смешанный монтаж: строго запрещено использовать поврежденные, деформированные хомуты, а также изделия со слизанной резьбой или следами ржавчины. Запрещается одновременно устанавливать на один трубопровод новые и старые хомуты, а также изделия из разных материалов.
5. Совместимость с трубами: подходит только для круглых гибких шлангов и гофрированных трубок. Не предназначено для прямого крепления на квадратные трубы или жесткие бесшовные стальные трубы.
6. Защита от высоких температур: при длительной эксплуатации в условиях температур выше 100°C необходимо регулярно проверять состояние затяжки хомутов, чтобы предотвратить ослабление и утечки, вызванные термическим старением.

VIII、Техническое обслуживание и уход
1. Ежедневный осмотр: во время эксплуатации оборудования необходимо регулярно проверять хомуты на предмет ослабления, коррозии или деформации, а также проверять трубопроводы на наличие утечек жидкости или газа. Своевременно подтягивайте или заменяйте детали.
2. Периодическая замена: в условиях повышенной влажности, вибрации или высоких температур рекомендуется проводить осмотр и замену каждые 6–12 месяцев. В обычных сухих условиях эксплуатации допускается длительное многократное использование.
3. Хранение и уход: неиспользуемые хомуты следует хранить в сухом, проветриваемом помещении без агрессивных сред. Избегайте хранения на открытом воздухе под дождем, а также воздействия влаги во избежание появления ржавчины.
4. Чистка и обслуживание: при демонтаже хомутов для повторного использования необходимо очистить резьбу и зазоры стальной ленты от масляных загрязнений и примесей, чтобы обеспечить плавный ход резьбы и плотное прилегание.

IX. Распространенные неисправности и способы их устранения
1. Утечка жидкости или газа в трубопроводе
Причины: несоответствие спецификации хомута, недостаточная затяжка, неполная стыковка труб, повреждение труб.
Решение: Проверьте и замените хомут на подходящий по размеру, повторно равномерно затяните его, заново подсоедините трубы, а поврежденные участки труб замените.
2. Срыв резьбы хомута, невозможность затяжки
Причина: Чрезмерное усилие при затягивании, ржавчина или загрязнение резьбы, повреждение материала хомута.
Решение: Очистите резьбу от загрязнений; при незначительном срыве резьбы замените хомут на новый. Запрещается продолжать использование неисправных комплектующих.
3. Ослабление и соскальзывание хомута
Причины: высокочастотная вибрация оборудования, недостаточный крутящий момент при затяжке, коррозия из-за влажных условий эксплуатации.
Решение: увеличить крутящий момент до оптимального уровня, в условиях вибрации использовать усиленные мощные хомуты американского типа, в коррозийных средах заменить на хомуты из нержавеющей стали.

X. Инструкции по гарантии на изделие
1. Данное изделие является стандартной металлической фурнитурой общего назначения; при отсутствии преднамеренных механических повреждений или несанкционированных модификаций оно пригодно для длительной эксплуатации в нормальных рабочих условиях;
2. Неисправности, возникшие в результате неправильного подбора модели, ненадлежащего монтажа, использования с превышением допустимых нагрузок или преднамеренного повреждения, не подпадают под действие гарантии;
3. Для заказа изделий по индивидуальным спецификациям, усиленных моделей или нестандартных американских хомутов, пожалуйста, свяжитесь с производителем для изготовления на заказ.
Полезный совет: правильный выбор модели, соблюдение норм монтажа и регулярное техническое обслуживание позволят максимально продлить срок службы американских хомутов и обеспечить безопасность и стабильность соединений трубопровода!

ООО Хэцзянь Минфэй Крепежные Изделия
